实验检验




实验室测试功能简介

1.通风机、静止阻力件空气动力性能测试
依据标准:
GB/T1236—2000(工业通风机用标准化风道进行性能试验)
ANSI/AMCA 210—1999
2.通风机A声级和声功率测量
依据标准:
GB/T 2888 91(风机和罗茨鼓风机噪声测量方法)
GB/T 37671996(声压法测定噪声源反射面上方近似自由场的工程法)
JBT4330—1999(制冷和空调设备噪声的测量)
BS 848—2:1985
3、通风机振动试验
依据标准:
JB/T8689—1998(通风机振动标准及限值)
4。通风机可靠性测试
依据标准:
JB/T6445—2005(工业通风机叶轮超速试验)
GBl0080—2001(空调用通风机安全要求)
4.1 超速试验
4.2 自振频率和临界转速测试分析
4.3 频繁起停试验

4.4 正反转试验

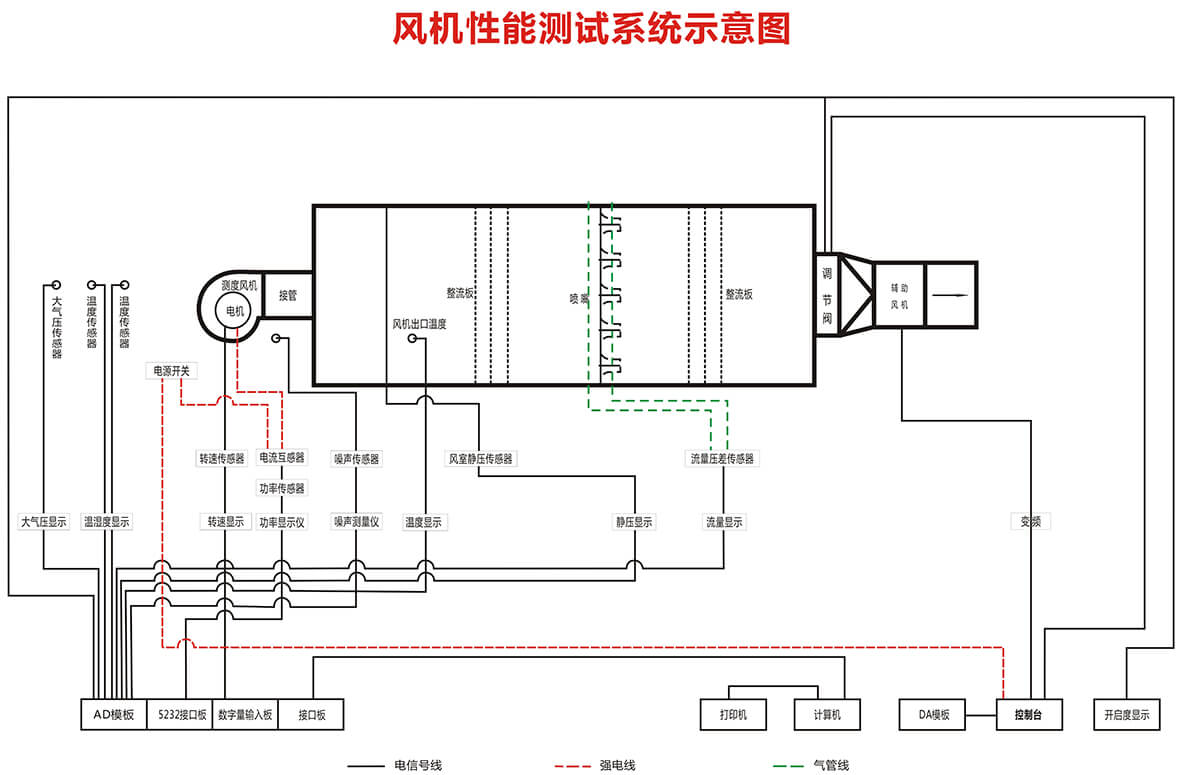

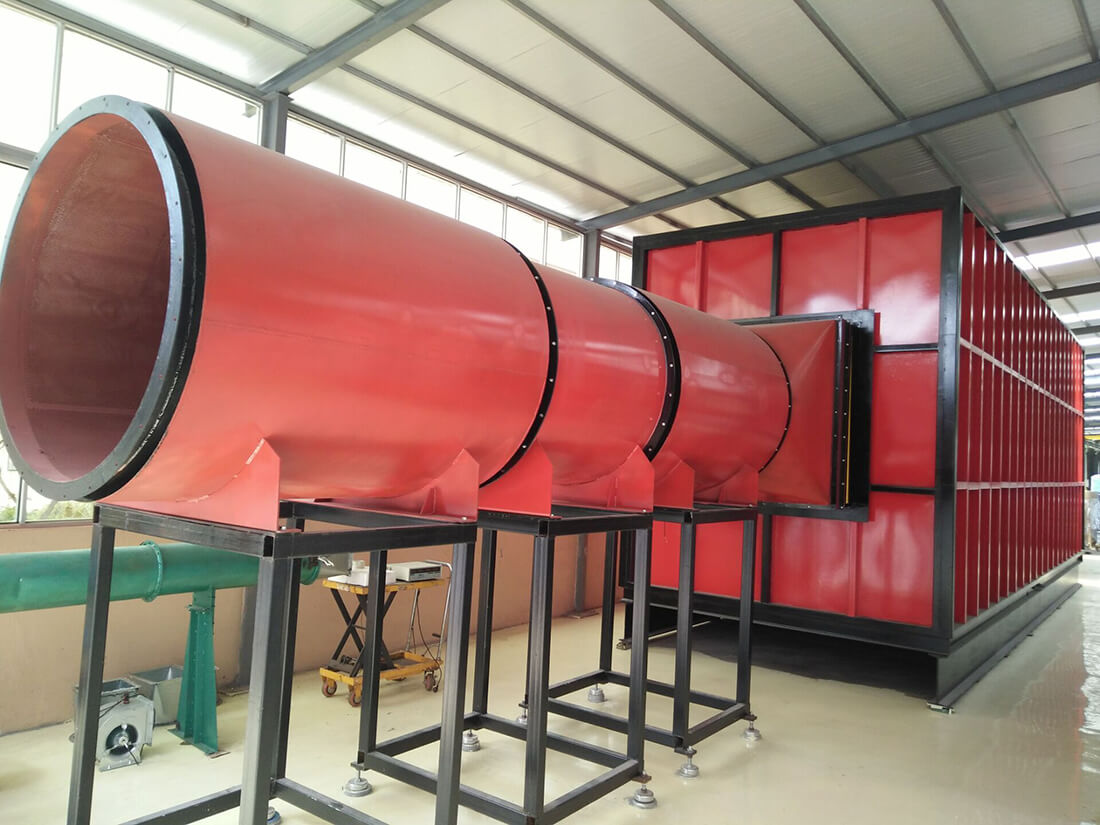

通风机气动性能实验室工作标准
1、气动性能试验室为本公司试验重地,除品质模块人员、技术人员、测试员之外,非本职人员及外来人员未经允许,不得入内。
2、根据被测风机的进出口面积,下图制作合适的风机进口或出口连接过渡法兰,选择合适的测试装置进行测试。
3、试验前必须保证试验装置所有连接处的密封性,不得有气体泄露现象;保证风室静压测孔及其连接气管不漏气、不阻塞。
4、根据被测风机安装选择的装置,选择好压力测试传感器并正确连接好测试皮管。
5、保证测压软管畅通,严禁踩踏。需定时检查软管是否破漏,必要时及时进行更换。
6、试验前保证测试风机进出口处无任何障碍物。并保证风机进出口处环境风速≤1m/s。
7、试验前必须根据风机电源类型,选择合式启动开关。
8、试验前必须对试验仪器进行校准和预热;原则上是不允许电机过载运行,如必须过载测试则应注意电机升温,争取在短时间内完 成试验,不允许出现电机烧坏现象。
9、起动试验风机时,需开启合适的喷嘴数量且辅助风阀应处于全开状态。
10、功率测量是采用远方表电功率测法,事先需获知电机特性曲线或电机额定效率。
11、风机转速采用激光转速仪测得,试验过程中必须等测量数据稳定后取其平均值,测试数据中的转速为实测转速。
12、试验中要求测量振动速度有效值时,测振传感器应放置在合理的位置。
13、在测试期间,严禁插拔打印机、接口板、传感器、连接器等测试系统用到的电器元件;对各类强弱电导线必须严格分离,以免 产生干扰。
14、噪声测量时必须保证环境噪声的极限值,保证测量数据的合理性。噪声计应该放置在被测风机的进口或出口距离约1.5m。
15、手工测试时通过控制变频器辅助风机的频率或电动调节阀的开启角度,可测量在特定静压下的风机流量值。
16、软件全自动测试的时候,先确定好被测流量的范围,测试前先开启正确的喷嘴数目,在测试过程中禁止更换喷嘴。
17、试验数据的获取必须在稳定的工况下进行取点采集,且取的测点基准数据不允许与申请人要求差别过大,以便申请人进行比 较。
18、试验完毕,应关掉被测通风机和切断各传感器的电源,并将声级计及转速传感器收藏保管。
19、试验人员承担产品性能测试工作,及时完成送检产品测试任务,提供准确的测试报告。
20、试验室的测试仪器每月至少通电一次,时间在15分钟以上。
21、测试结果需经常备份(即测试软件安装文件夹里的sjcj.mdb和sjcjxt.exe两文件),以免出现数据丢失现象。
22、各类测试仪器和传感器至少每年校正一次以确保其测量精度。
23、各种仪器的说明书或使用规范等有关资料需妥善保管。
24、测试过程中,测试员应注意其人身安全和所涉及的物品安全。
